Topographie
Implantation
ALTEA EXPERTS accompagne ses clients dans toutes les phases de leurs projets grâce à une offre complète en relevés et implantations topographiques. De la production de plans topographiques à grande échelle à l’implantation d’ouvrages de génie civil, nos équipes interviennent avec rigueur et réactivité sur des sites variés, en surface comme en milieu souterrain. Nos compétences en topométrie souterraine et hydraulique nous permettent d’opérer dans des environnements complexes tels que les galeries techniques, les réseaux d’eau ou les ouvrages enterrés. Nous mobilisons également des techniques de photogrammétrie terrestre ou aérienne pour produire des modèles 3D précis, adaptés aux besoins des concepteurs, des entreprises et des maîtres d’ouvrage. La fiabilité de nos mesures constitue un socle essentiel pour la conception, le suivi et la réalisation des projets.

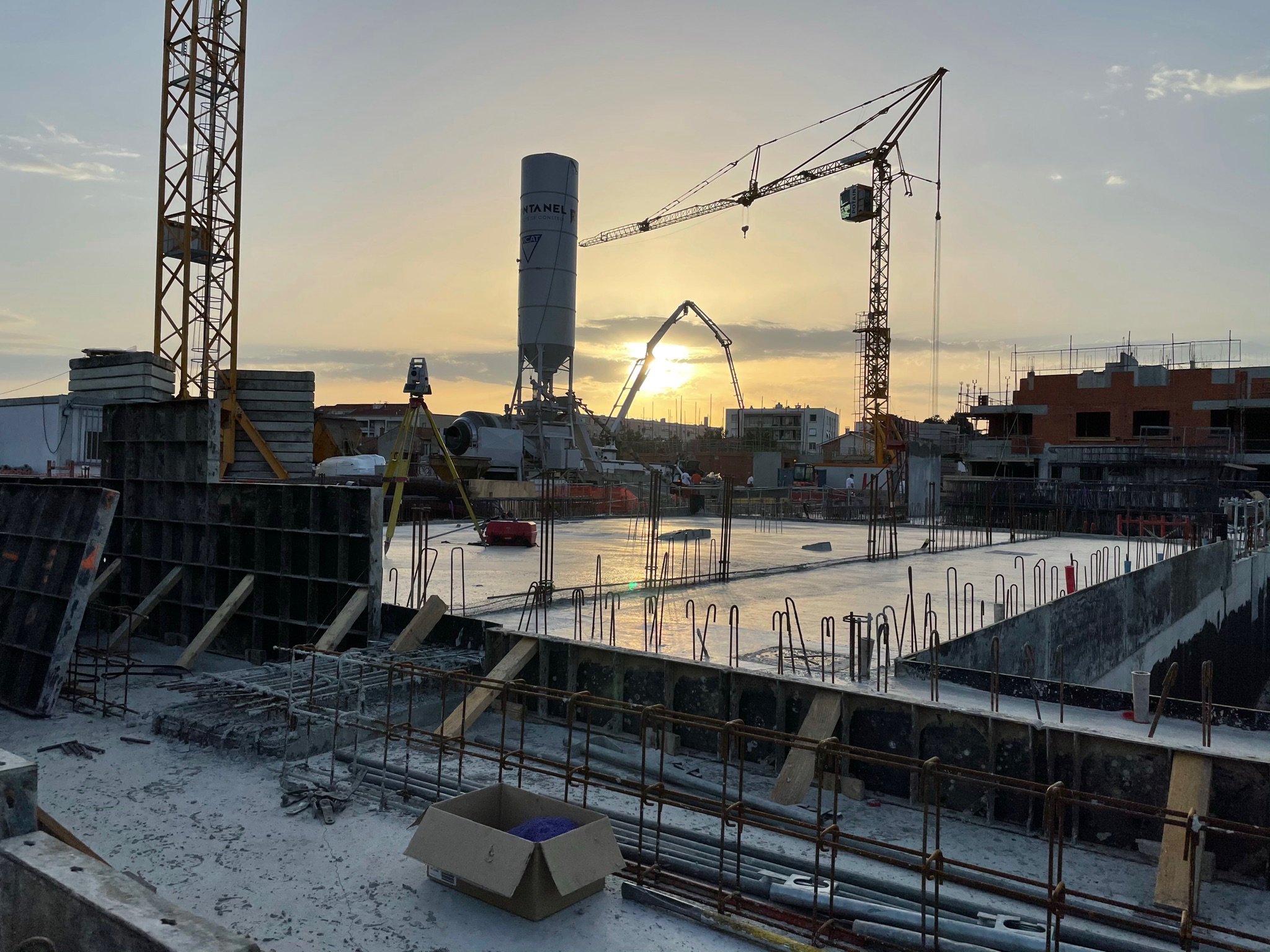

L’implantation topographique consiste à transposer sur le terrain, avec précision, les éléments géométriques définis en phase d’étude d’un projet : axes, limites, points singuliers ou repères altimétriques, dans les trois dimensions de l’espace. Elle constitue une étape essentielle pour garantir la conformité des ouvrages avec les plans de conception.
Dans le domaine du génie civil et de la construction, cette opération couvre un large éventail d’interventions : implantation des axes de bâtiments, des files de murs, des fondations, des voiries, des réseaux (eau, assainissement, électricité, télécom) ou encore des aménagements paysagers (arbres, murets, mobilier urbain, etc.).
ALTEA EXPERTS intervient auprès de nombreux acteurs du secteur (entreprises de fondations spéciales, constructeurs de maisons individuelles, sociétés de maçonnerie ou de VRD) en leur fournissant un service d’implantation rigoureux, rapide et adapté aux contraintes du chantier. Grâce à l’expérience de ses équipes et à l’usage d’équipements de haute précision (stations robotisées, GPS RTK, niveaux électroniques), ALTEA EXPERTS est également en mesure de répondre à des besoins spécifiques nécessitant une très grande précision, notamment dans des contextes sensibles comme l’industrie, les zones à fortes contraintes géométriques ou les environnements complexes.
Chaque intervention donne lieu à une vérification géométrique et à l’établissement d’un compte-rendu d’implantation ou d’un plan de recollement temporaire, permettant de garantir la traçabilité des opérations et la fiabilité de l’exécution.
Le relevé topographique en milieu urbain constitue une étape clé dans la phase de diagnostic préalable à tout projet d’aménagement ou de récolement d’aménagement de voiries en fin de travaux. Il permet de représenter avec précision l’ensemble des éléments visibles (talus, arbres, fossés, bâtiments, voiries, réseaux apparents, mobilier urbain…) en trois dimensions, en déterminant à la fois leur position planimétrique (XY) et altimétrique (Z).
Ces relevés servent de base à l’élaboration de plans topographiques à différentes échelles, généralement comprises entre le 1/100ᵉ et le 1/500ᵉ, selon le niveau de détail requis. Ils permettent de disposer d’une vision fidèle et exhaustive du site existant, indispensable pour sécuriser les études et anticiper les contraintes techniques ou réglementaires.
ALTEA EXPERTS accompagne maîtres d’ouvrages, collectivités et bureaux d’études pour la réalisation de ces relevés dans le cadre de projets variés : requalification de carrefours, création de pistes cyclables, aménagements piétons, implantation d’infrastructures de transport (bus, tramway, BHNS), permis de construire, ou encore reprise de réseaux.
Grâce à des méthodes de levé combinant station totale robotisée, GPS différentiel RTK, scanner 3D terrestre et photogrammétrie, les équipes d’ALTEA EXPERTS assurent une grande précision, une couverture complète du site et une production de plans conforme aux exigences du maître d’ouvrage ou à la charte graphique de son choix.
Le relevé topographique en milieu souterrain vise à mesurer avec précision la géométrie et la position spatiale d’ouvrages enterrés tels que les galeries techniques, tunnels, cavités, ouvrages d’assainissement visitables ou ruisseaux couverts, afin d’en établir des plans détaillés en trois dimensions.
Ce type d’intervention se déroulant dans des environnements particulièrement contraints, ALTEA EXPERTS mobilise des équipes spécialement formées et habilitées à intervenir en espace confiné, conformément à la réglementation en vigueur. Tous les opérateurs sont titulaires de la certification CATEC® (Certificat d’Aptitude au Travail en Espace Confiné), garantissant leur capacité à évoluer en sécurité dans ces milieux à risques.
Les interventions sont réalisées à l’aide d’un équipement topographique de haute précision (stations robotisées, scanners 3D, tachéomètres) et dans des conditions de sécurité strictement encadrées. Avant toute entrée, l’atmosphère est systématiquement contrôlée à l’aide d’un détecteur de gaz quadrifonction (oxygène, monoxyde de carbone, hydrogène sulfuré, méthane), permettant de s’assurer de l’absence de danger immédiat. En complément, une ventilation mécanique mobile est mise en place afin de garantir un renouvellement d’air adéquat dans les zones d’intervention, notamment en cas de présence prolongée.
Des procédures spécifiques de balisage, de communication, de secours et d’assistance sont également prévues, incluant la mise en œuvre de lignes de vie, de systèmes de communication sans fil en milieu clos, et du port d’équipements de protection individuelle adaptés.
Grâce à cette combinaison de compétences techniques, d’outillage spécialisé et de rigueur en matière de sécurité, ALTEA EXPERTS est en mesure de livrer des plans topographiques fiables, détaillés et exploitables, essentiels à la gestion, la maintenance ou la réhabilitation des ouvrages souterrains. Ces livrables peuvent intégrer des profils en long et en travers, des modélisations 3D, ainsi que des relevés des singularités structurelles (regards, changements de section, raccordements).
Le nivellement vise à déterminer avec précision l’altitude d’un point spécifique ou d’un ensemble de points sur un terrain donné, en s’appuyant sur des instruments de mesure spécialisés. Ces mesures sont systématiquement effectuées par rapport à un système de référence établi, tel que le Nivellement Général de la France (NGF), qui constitue une base altimétrique officielle et standardisée. Dans certains cas, en fonction des exigences particulières du projet ou des contraintes locales, une référence altimétrique spécifique peut être adoptée pour garantir une cohérence optimale des données.
Pour répondre à des besoins variés, le nivellement se décline en plusieurs classes de précision, allant de relevés standards à des mesures extrêmement fines. Différents types d’appareils, tels que les niveaux optiques, les niveaux électroniques ou encore les stations totales équipées de fonctions altimétriques, permettent de mesurer l’altitude avec une grande exactitude pouvant aller jusqu’au millimètre. Cette précision est essentielle pour des applications exigeantes comme les travaux d’ingénierie civile, la construction de routes, de ponts ou d’ouvrages hydrauliques, où la maîtrise des différences d’altitude conditionne la stabilité et la fonctionnalité des infrastructures.
Grâce à cette méthodologie rigoureuse, ALTEA EXPERTS garantit la fiabilité des données altimétriques fournies, assurant ainsi une base solide pour la conception, le suivi et la réalisation de projets techniques complexes.

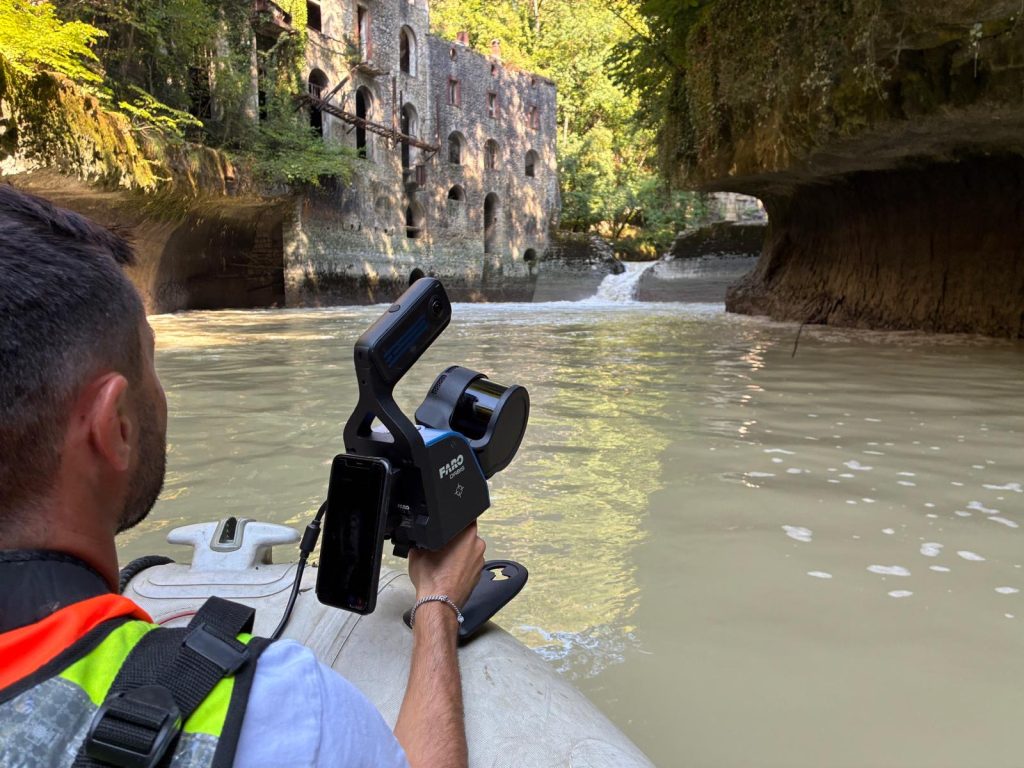

La topométrie hydraulique vise à représenter avec une grande précision, en trois dimensions, les éléments naturels ou artificiels d’un environnement lié à l’eau. Cette discipline permet de modéliser finement les formes du terrain, les bassins versants, les ouvrages hydrauliques (digues, barrages, déversoirs, stations de pompage…), ainsi que les cours d’eau dans toutes leurs composantes : lit mineur, lit majeur, berges, et profil du fond.
ALTEA EXPERTS intervient à toutes les étapes d’un projet hydraulique — depuis les études préliminaires jusqu’à la modélisation fine en appui aux études d’écoulement ou de gestion des crues. La topométrie permet notamment de lever des profils en travers à intervalles réguliers, d’identifier le fil d’eau, d’évaluer la pente longitudinale et d’analyser l’évolution morphologique des berges.
Un volet essentiel de cette activité est la bathymétrie, qui consiste à mesurer et cartographier les reliefs immergés tels que les fonds de rivières, lacs, retenues ou réservoirs. Pour cela, ALTEA EXPERTS utilise des sondeurs mono ou multifaisceaux, capables de mesurer non seulement la profondeur de l’eau mais également l’épaisseur des couches de sédiments, grâce à des technologies à double fréquence ou à réflexion différenciée.
Ces données sont croisées avec des levés topographiques terrestres pour reconstituer un modèle continu et homogène de la topographie, du haut de berge au fond du lit, offrant ainsi une vision complète du milieu. Cette approche permet d’alimenter des modèles hydrauliques 1D ou 2D, d’évaluer les volumes de curage, de calculer les capacités de stockage, ou encore de dimensionner des ouvrages de gestion des eaux.
Grâce à des équipements de haute précision, des méthodologies éprouvées et une parfaite maîtrise des environnements aquatiques, ALTEA EXPERTS garantit des levés topométriques et bathymétriques fiables, continus et adaptés aux enjeux techniques et environnementaux.
La photogrammétrie est une technique de relevé géométrique qui consiste à extraire des mesures précises et des modèles 3D à partir de photographies. Cette méthode permet de représenter fidèlement des surfaces, des objets ou des territoires en trois dimensions, en exploitant des images capturées selon différents modes d’acquisition adaptés aux besoins spécifiques du projet.
Le premier mode d’acquisition est la photogrammétrie aérienne, réalisée principalement à l’aide de drones. Cette approche permet de couvrir rapidement de larges zones, même difficiles d’accès, en produisant des orthophotos d’une très haute résolution, pouvant atteindre le millimètre par pixel selon les exigences du levé. Grâce à cette précision, la photogrammétrie aérienne rivalise aujourd’hui avec les techniques traditionnelles de levés topographiques, tout en offrant une rapidité et une flexibilité accrues. Elle est particulièrement utilisée pour la cartographie, la modélisation de terrains, la gestion des infrastructures et la planification urbaine dès les phases d’avant-projet.
Le second mode d’acquisition est la photogrammétrie terrestre, qui utilise des caméras grand-angle pour réaliser des prises de vues rapprochées. Ce procédé permet de capturer en détail des objets, structures ou espaces restreints, avec une précision centimétrique voire millimétrique. La photogrammétrie terrestre est idéale pour l’étude d’ouvrages, le suivi de chantiers, la documentation patrimoniale ou encore l’inspection technique, offrant des modèles 3D haute définition obtenus à partir de multiples images analysées par des logiciels spécialisés.
En combinant ces deux modes, la photogrammétrie offre une solution complète et polyvalente pour la collecte et la restitution de données topographiques et géométriques, permettant d’adapter la méthode d’acquisition à la nature et à la taille des zones à étudier tout en garantissant la qualité et la précision des résultats.
Depuis 2015, ALTEA EXPERTS accompagne chaque année le déploiement de plus de 50 antennes, en partenariat avec les opérateurs télécom et leurs prestataires. De l’étude préalable au suivi des travaux, nous réalisons les relevés topographiques et photogrammétriques par drone, assurons les implantations sur site et prenons en charge les démarches foncières lorsque des acquisitions sont nécessaires. Notre expérience et notre maîtrise du terrain garantissent des interventions précises et une coordination efficace pour mener à bien vos projets sur l’ensemble de la région Rhône-Alpes et au-delà.
